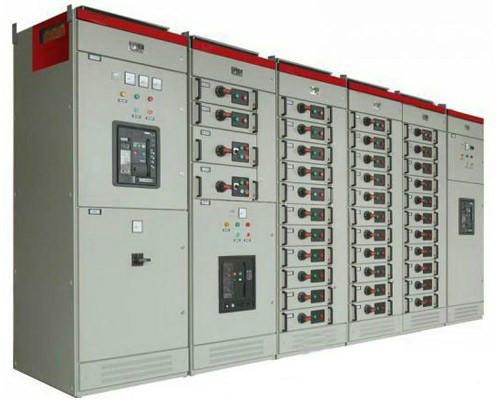

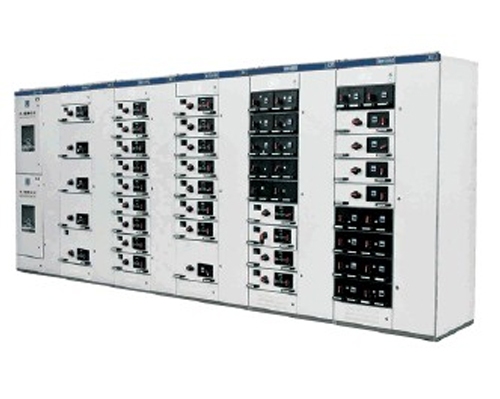

GCK低压抽出式开关柜广泛应用于发电厂,变电所,厂矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC,作为交流50-60Hz,额定工作电压为660V及以下,额定电流为4000A及以下的发、供电系统中配电、电动机集中控制,无功补偿使用的低压成套配电装置。今天小编给大家带来低压抽出式开关柜的特点,希望能给您带来帮助!

\

(1) 柜架为通用柜的型式,采用新型型钢栓接拼装而成,安装精度高,组装方便,强度高,坚固耐用。

(2) 采用接地的金属隔板,将开关柜分成母线室、功能单元室、电缆室,各功能单元室也用接地的金属板相互隔离,互不干扰,能有效地防止故障的扩大。

(3) 抽屉单元有可靠的机械联锁装置,通过操作手柄的控制,具有接通、断开、试验、隔离和抽出五个明显的位置,当抽屉推拉到接通、断开、试验、隔离位置时,抽屉自动定位和锁定,解除定位后方可进入下一个位置。



(4) 额定值和结构相同的抽屉,具有良好的互换性。

(5) 供电回路数多,可灵活组合,经济实用。一个柜内可配置1单元的抽屉9个,或1/2单元的抽屉18个。

(6) 抽屉单元的辅助接点有32、64对两种规格(1/2抽屉为20对),能满足自动化与计算机接口的需要。

(7) 柜内电气元件空气间隙和爬电距离大,开关柜的绝缘强度高。

\

(8) 柜内选用高抗拉强度的绝缘件,加强柜体、母排系统固定支撑的强度,提高动稳定性能。

(9) GCS型柜水平母线布置于柜后母线隔室内,柜后为封板结构。

(10) 柜体结构可考虑电缆从柜底部和/或柜顶部进入柜体。



(11) 可配置智能化接口装置,直接挂在现场总线或通过适配器与DCS以太网相连,在操作员站进行监控,不仅提高了监控自动化水平,同时可节省大量控制电缆,减少投资。

(12) 柜体的防护等级高,可以满足用户对高防护等级的要求。



以上关于低压抽出式开关柜的特点的相关信息,小编就大致介绍到这里了。
